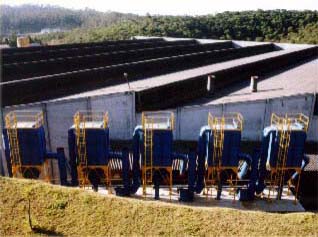

Filtro de Mangas tipo "Pulse Jet":

Os Filtros de Mangas IMAPA são equipamentos versáteis e eficientes.
Foram desenvolvidos para atender as mais diferentes e severas
condições de trabalho.

São largamente utilizados para filtragem industrial de gases a altas
e baixas temperaturas, na recuperação de particulados (finos e
grossos) e no controle da poluição atmosférica na fonte (sistemas
de coleta de pó).

Características Gerais:

A construção padronizada é constituída de carcaça e plenum de ar
limpo parafusados. As moegas podem ser parafusadas ou soldadas;
as piramidais são totalmente soldadas, e as que necessitam de
rosca transportadora são sempre parafusadas.

Os filtros IMAPA têm seu corpo, moega e caixa plenum fabricados
em chapa de aço carbono SAE-1020; as gaiolas em arame galvanizado
e as mangas filtrantes em fibra de poliéster, ou outro material
conforme o tipo e as condições do particulado a ser processado.

Princípios de Operação:

1ºAo entrar no filtro, o ar com material particulado sofre uma
queda brusca de velocidade. Dessa forma, as partículas de maiores
dimensões depositam-se na moega;

2ºO ar com material particulado de menor granulometria vai em
direção às mangas;

3º O material particulado é retido na superfície externa das mangas
à medida que o ar passa através das mesmas;

4º Livre de material particulado, o ar vai em direção ao compartimento
de ar filtrado, de onde pode ser exaurido para a atmosfera ou
retornado ao processo.

Sistema de Limpeza:

Consiste na injeção de ar comprimido
para desagregar o pó acumulado
durante o processo de filtragem.
O jato pulsante produz um pequeno
pulso de ar comprimido na direção
oposta da corrente de gás sendo
filtrada, enquanto o venturi induz
uma grande quantidade de ar
secundário, criando assim uma onda
sônica e assimétrica na manga,
fazendo com que o pó agregado se
desprenda e caia para a moega de
retenção.

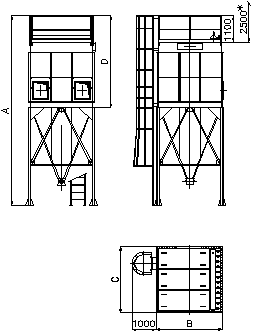

PULSE JET - FPT:
*Altura livre para a colocação e retirada das mangas
